Een bestaande luchtgroep vervangen doe je niet zomaar. Zeker niet wanneer de nieuwe unit 24.800 m³/h moet leveren, de technische ruimte zich op de eerste verdieping bevindt én de enige toegang amper 90 cm breed is.
Voor dit project bij INOO, in samenwerking met installateur Klimaworx, werd daarom niet alleen gekeken naar welke luchtgroep technisch geschikt was. Ook energieverbruik, terugverdientijd en de praktische plaatsing speelden een belangrijke rol.
De bestaande luchtgroep was uitgerust met frequentiegestuurde ventilatoren met een relatief hoge SFP en beschikte niet over volwaardige warmterecuperatie.
Via een mengsectie werd wel een deel van de energie gerecupereerd, maar in vergelijking met moderne luchtgroepen bleef het energetisch verbruik hoog.
Daarom werd onderzocht welke winst mogelijk was met een nieuwe, energiezuinigere installatie.
Vooraf werd een LCC-berekening (Life Cycle Cost) uitgevoerd. Daarbij kijken we niet alleen naar de aankoopprijs van een nieuwe luchtgroep, maar vooral naar de totale kost over de levensduur van de installatie.
Op basis van de beschikbare projectgegevens kwam de simulatie uit op:
Omdat niet alle gegevens van de bestaande installatie beschikbaar waren, zijn deze resultaten indicatief.
Ze geven wel duidelijk aan welke energetische en financiële impact een vervanging kan hebben.
De nieuwe luchtgroep moest ook effectief in de bestaande technische ruimte geraken.
En daar zat de volgende uitdaging.
De unit moest vanuit de kelder naar de technische ruimte op de eerste verdieping worden gebracht.

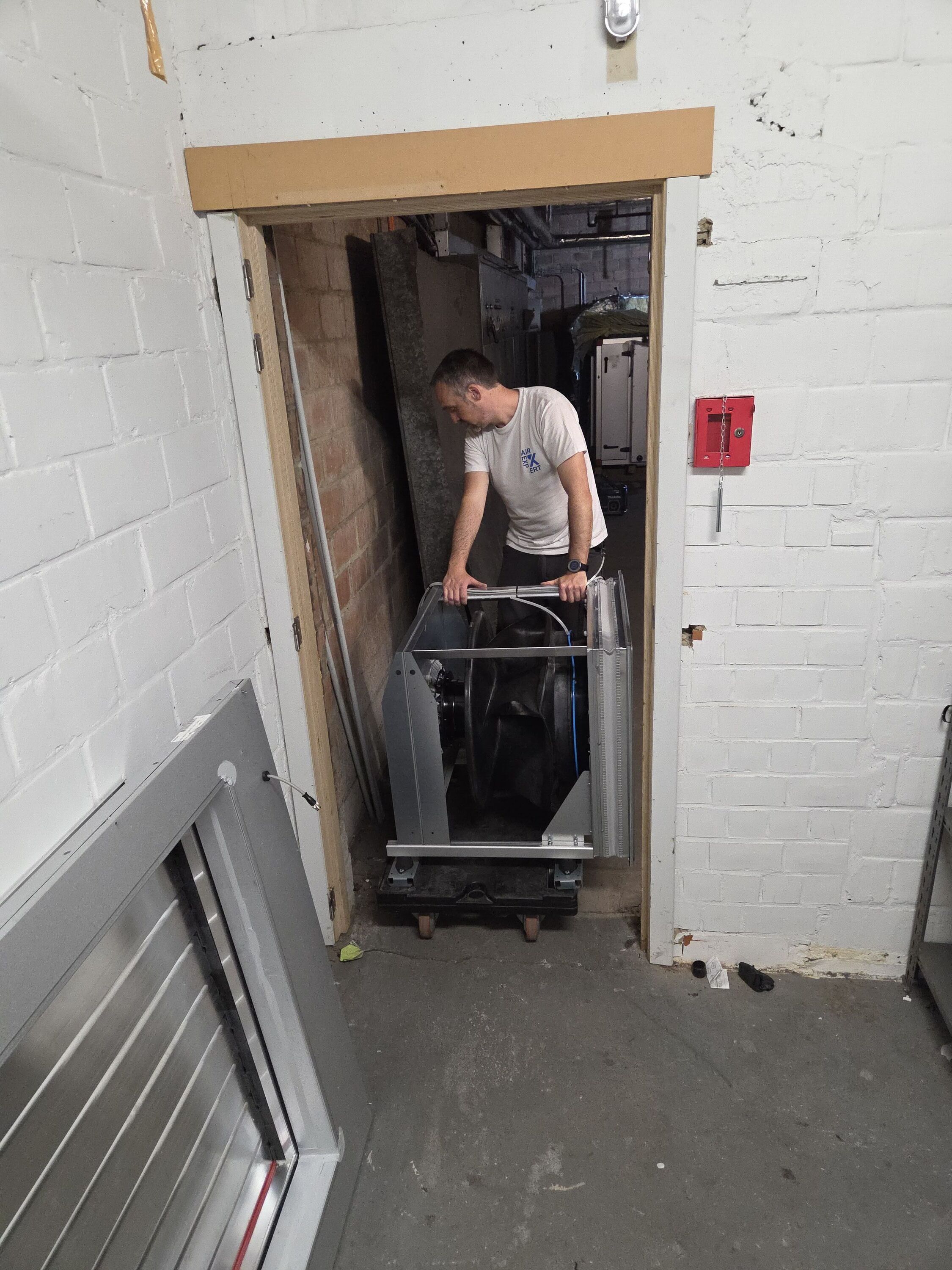

De toegang tot de ruimte was slechts ongeveer 90 cm breed en 2 meter hoog.
Bovendien mocht de luchtgroep niet te hoog zijn, omdat het extractiekanaal nog boven de unit moest kunnen worden aangesloten.
De beschikbare ruimte bepaalde dus mee hoe de nieuwe luchtgroep ontworpen en opgebouwd moest worden.
Daarom werd gekozen voor een IV Produkt-luchtgroep in Easy Access-uitvoering.

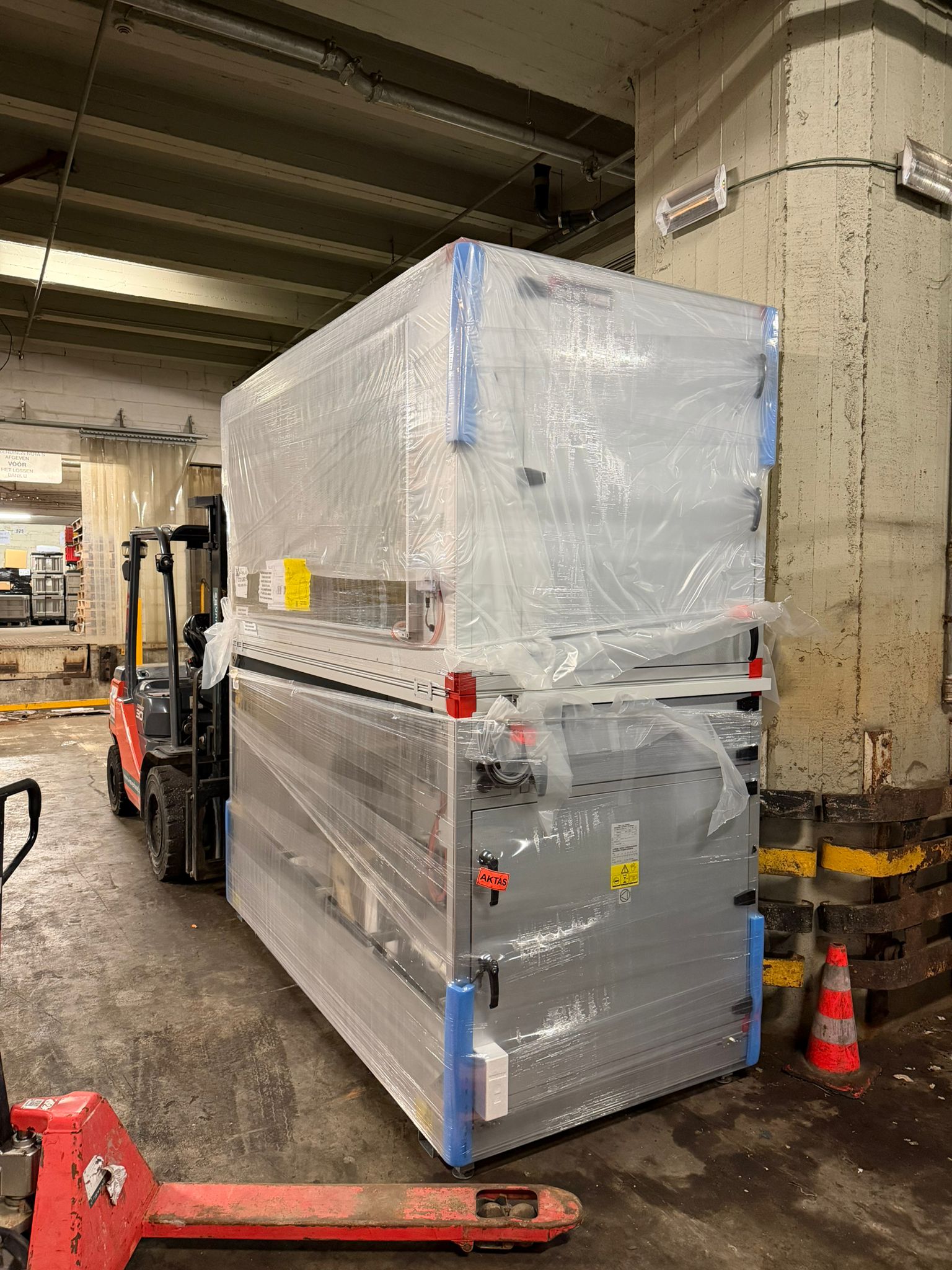

De luchtgroep kon in afzonderlijke delen naar binnen worden gebracht en vervolgens ter plaatse opnieuw worden samengesteld. Enkel het filter- en ventilatorgedeelte moest bijkomend worden gedemonteerd om door de beschikbare opening te passen.

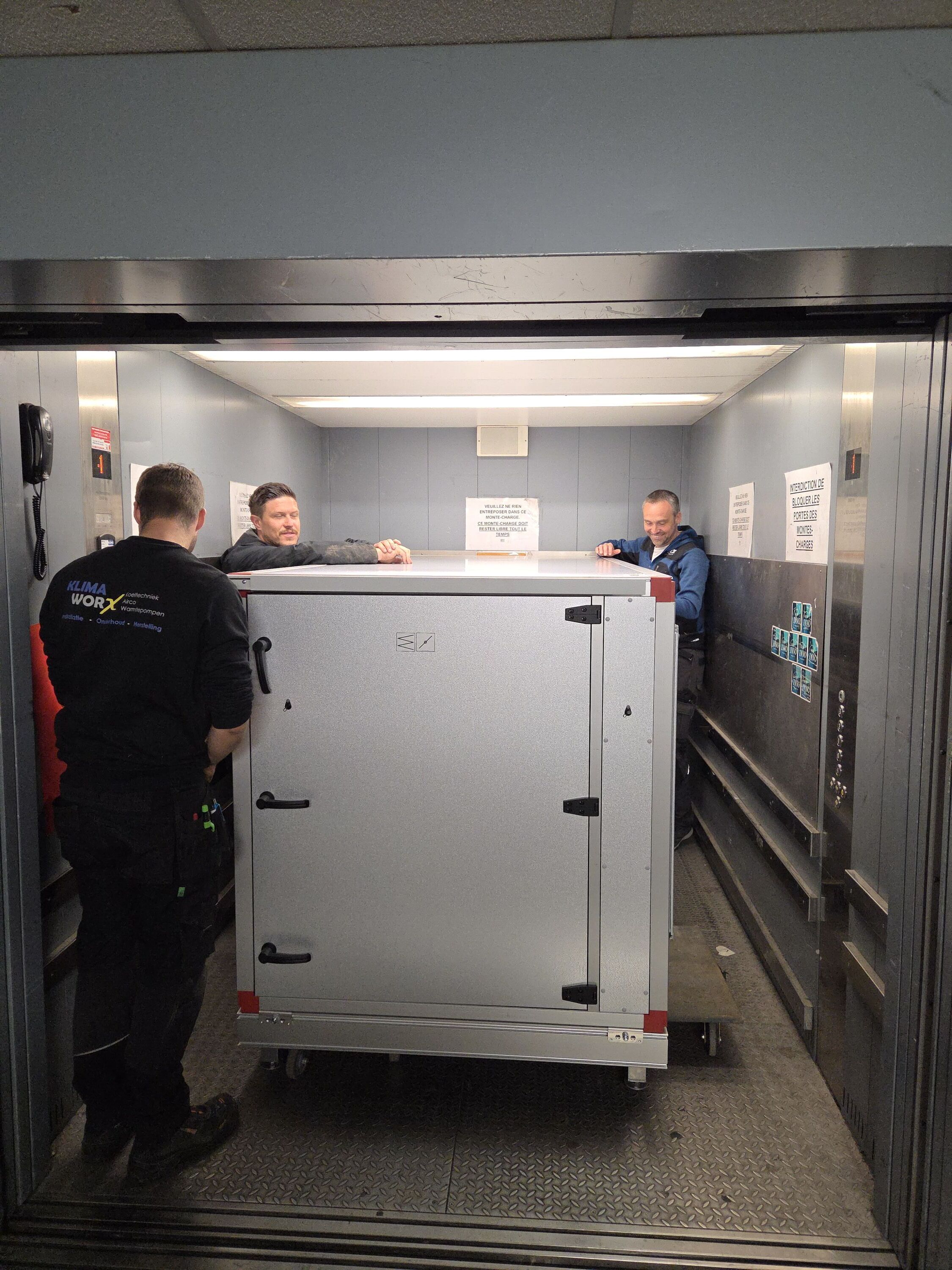

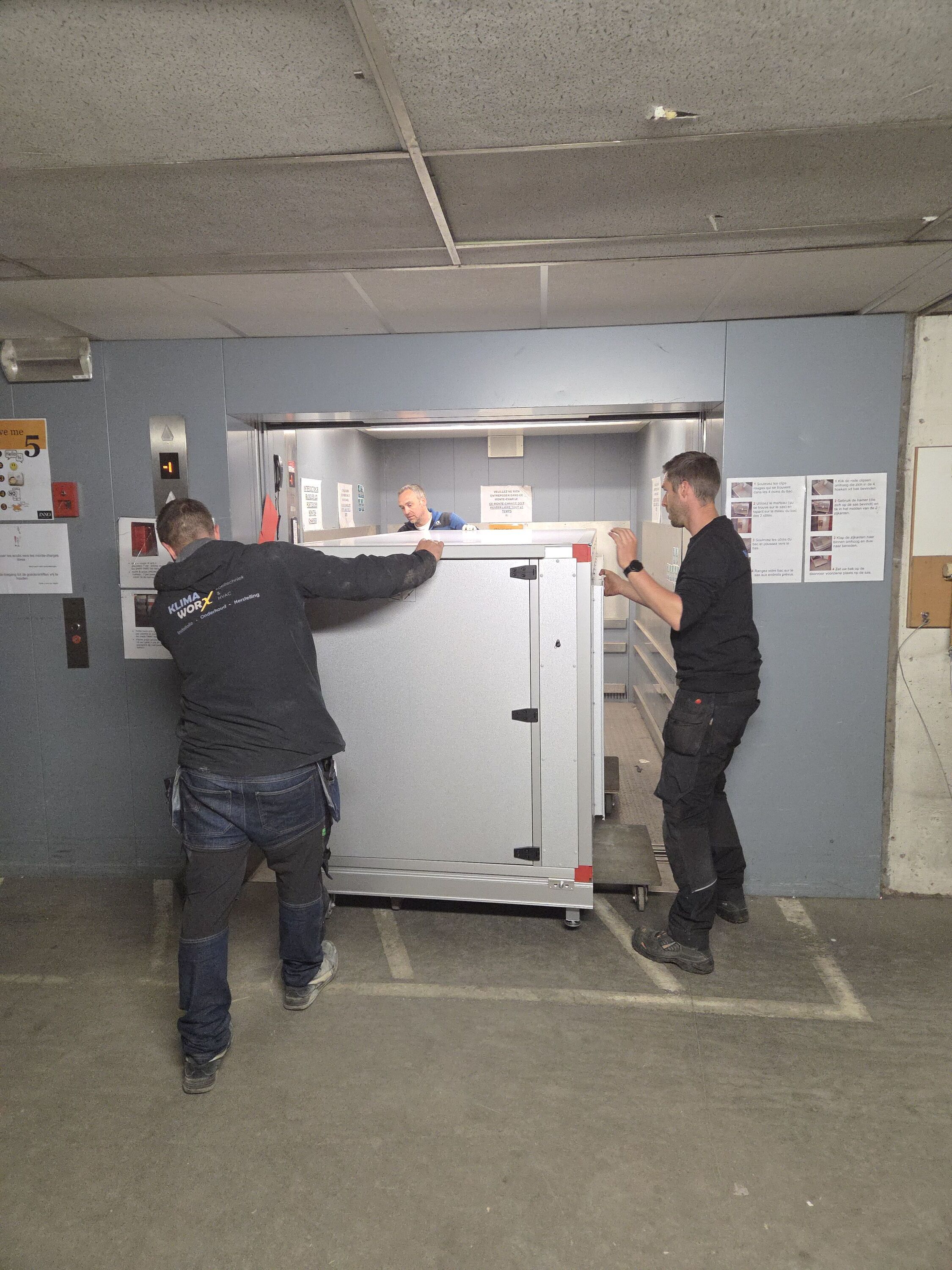

Op één dag werd de volledige luchtgroep vanuit de kelder naar de eerste verdieping gebracht en in de technische ruimte samengebouwd.
Zo kon een luchtgroep van 24.800 m³/h toch worden geïntegreerd in een bestaande technische ruimte met zeer beperkte toegang.
De nieuwe IV Produkt-luchtgroep is onder andere uitgerust met:
een verwarmingsbatterij
Het resultaat is een moderne installatie die niet alleen binnen de bestaande technische ruimte past, maar ook veel efficiënter met energie kan omgaan.
Een oude luchtgroep vervangen hoeft geen buikgevoel te zijn.
AirX brengt de bestaande situatie in kaart, bekijkt waar energetische winst mogelijk is en selecteert een nieuwe IV Produkt-luchtgroep op maat van het gebouw en de beschikbare technische ruimte.
Met een LCC-berekening maken we bovendien inzichtelijk wat een vervanging op langere termijn kan betekenen.
Niet vervangen omdat het moet, maar omdat de cijfers het onderbouwen.
